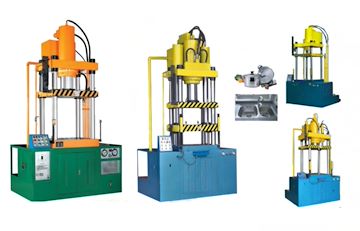

? 四柱式拉伸液压机 ?

? ? 主要适用于可塑性材料的拉伸成型：金属或非金属的成型、拉伸、整形及切边等。可压制的典型产品：汽车配件、五金零件、厨具、餐具等。


计算机优化结构设计，三梁四柱式结构，简单、经济、实用。
速度快、拉伸效率高，可靠性强；
配置光电保护，操作安全可靠；
液压控制采用插装阀集成系统，动作可靠，维修方便；

型号（Model）??		单位unit	Yz24-50T	Yz24-80T	Yz24-100T	Yz24-150T	Yz24-160T	Yz24-200T	Yz24-250T	Yz24-350T
主缸公称力?Main?Cylinder?Force		KN	500	800	1000	1500	1600	2000	2500	3500
压边（顶出缸）公称力EjectionForce		KN	250	400	500	600	750	1000	1000	2000
主缸回程力Return?Force		KN	25	50	80	55	100	120	140	200
打料缸公称力Knockout?Force		KN	30	30	30	30	30	30	30	50
系统工作压力Working?Pressure		Mpa	20	20	20	20	20	20	20	20
主缸最大行程Max.Stroke?Of?Main?Cylinder		mm	460	400	540	550	550	550	600	600
压边（顶出缸)最大行程Max.Stroke?Of?Ejection		mm	220	200	250	300	300	300	300	300
打料缸最大行程Max.Stroke?Of?Knockder		mm	200	160	230	200	200	200	2200	250
开口高度Open?height	最大Max.	mm	760	700	940	950	950	1000	1150	1200
	最小Min	mm	300	300	400	400	400	450	550	550
滑块（主油缸）速度	空载下行Descent	mm/s	225	200	240	125	205	185	115	135
	压制Pressing	mm/s	15-25	15	18-28	23	23	18-30	11-27	3-8
	回程Return	mm/s	220	165	240	230	220	200	190	195
压边（顶出缸)速度	顶出Ejection	mm/s	105	90	90	90	60	65	80	75
	回程Return	mm/s	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide	随滑块下descent?with?slide
工作台尺寸?Worktable?size	左右(L-R）	mm	500	600	650	700	880	880	880	950
	前后（F-B）	mm	560	700	750	880	990	990	990	1060
主电机功率?Main?motor?power		KW	11	15	18.5	30	30	37	30	55
外形尺寸Overall?dimensions	左右(L-R）	mm	1650	1750	1900	1950	2200	2200	2150	2500
	前后（F-B）	mm	1350	1700	1750	1950	2000	2200	1650	1750
	高度H	mm	2880	2850	3400	3600	3800	4100	4000	4400
